Câbles Jack TRS : Comment différencier Mono et Stéréo sans se tromper ?

En bref

• TS signifie Tip-Sleeve : deux contacts, généralement utilisé pour un signal mono asymétrique.
• TRS signifie Tip-Ring-Sleeve : trois contacts. Il peut transporter de la stéréo ou un signal mono symétrique.
• Le nombre de bagues noires sur la fiche permet de différencier rapidement les connecteurs : une bague pour TS, deux pour TRS.
• Entre une interface audio et des enceintes de monitoring actives, deux câbles TRS séparés sont souvent le bon choix, même si chaque enceinte reçoit un seul canal.
• Un câble TRS n’est pas automatiquement « stéréo » : tout dépend de ce qui est câblé aux deux extrémités et des prises de l’appareil.

Câbles Jack TRS : reconnaître Mono et Stéréo en regardant la fiche

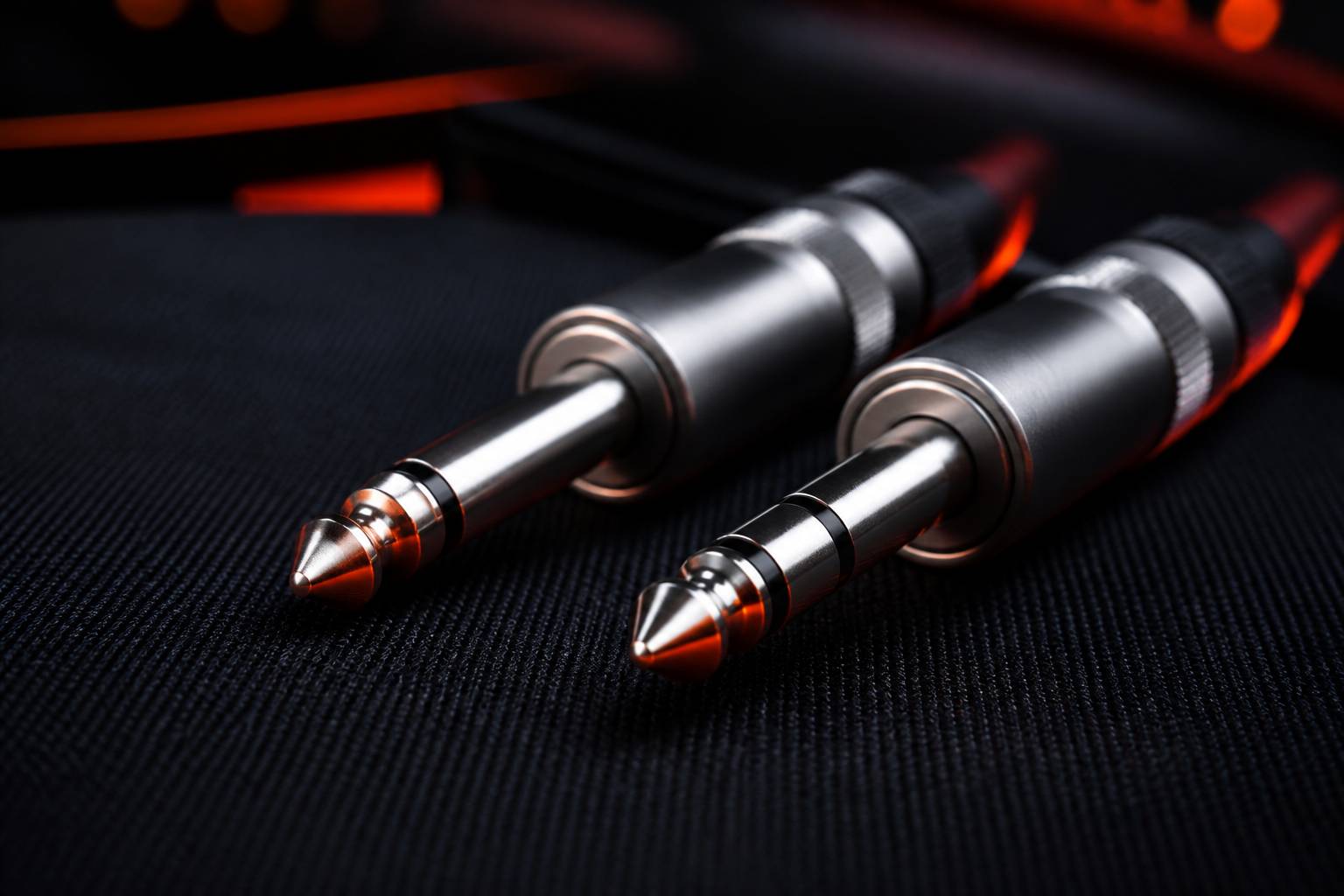

Le moyen le plus rapide de différencier les Câbles Jack consiste à regarder les zones métalliques séparées par des anneaux isolants noirs. Cette vérification prend deux secondes et évite une bonne partie des erreurs de branchement en home-studio, sur une table de mixage ou derrière des enceintes actives.

Un jack TS possède deux parties conductrices : la pointe et le corps. TS vient de Tip-Sleeve, soit « pointe-manchon ». Une seule bague isolante sépare ces deux zones. Ce connecteur est très courant sur les câbles de guitare électrique, les sorties asymétriques de certains claviers ou les anciennes connexions d’effets.

Un jack TRS comporte trois parties conductrices : Tip, Ring et Sleeve. En français, pointe, anneau et manchon. Il affiche donc deux bagues isolantes. C’est le format souvent vendu comme « jack stéréo », car il peut transporter un canal gauche et un canal droit dans un même câble. Pourtant, cette étiquette commerciale est incomplète.

Un même connecteur TRS peut aussi servir à une liaison mono symétrique. Dans ce cas, il ne transporte pas un signal gauche et un signal droit : il transporte une version normale du son et une version inversée électriquement. Cette méthode aide l’appareil situé à l’arrivée à éliminer les parasites captés sur la longueur du câble.

Le diamètre ne dit rien sur le type de signal

La confusion vient aussi des formats physiques. Les jacks 3,5 mm, 6,35 mm et 2,5 mm peuvent exister en TS ou en TRS. Un mini-jack 3,5 mm à deux bagues est souvent utilisé pour un casque stéréo, tandis qu’un jack 6,35 mm à deux bagues se retrouve fréquemment au dos d’une interface audio ou d’une enceinte de monitoring.

Le diamètre indique seulement la taille mécanique du connecteur. Le nombre de contacts et le câblage interne définissent sa fonction réelle. Un adaptateur 3,5 mm vers 6,35 mm ne transforme donc jamais un signal mono en signal stéréo, ni une liaison asymétrique en liaison symétrique.

Le cas de Léa, qui installe deux enceintes actives dans son premier studio, illustre bien le piège. Son interface possède deux sorties marquées « Line Out L » et « Line Out R », chacune au format jack 6,35 mm TRS. Elle voit deux sorties séparées et croit qu’il faut des câbles TS mono. En pratique, chaque sortie envoie un canal mono, gauche ou droit, mais sur une liaison symétrique. Il faut donc un câble TRS par enceinte.

Le mot « stéréo » décrit le nombre de canaux sonores : deux canaux indépendants, gauche et droite. Le mot « symétrique » décrit la manière dont un seul signal est transporté pour mieux résister aux interférences. Ces deux idées sont totalement différentes, même si elles peuvent employer le même type de prise TRS.

Le bon réflexe : compter les bagues, puis lire les indications inscrites près des entrées et sorties. La forme de la fiche donne une information utile, mais les marquages de l’appareil déterminent le branchement approprié.

TRS stéréo ou TRS symétrique : la différence qui évite les mauvais branchements

Dire qu’un câble TRS est « stéréo » n’est pas toujours faux, mais ce raccourci provoque des achats inutiles et des diagnostics laborieux. La fiche TRS offre trois contacts ; son rôle dépend du matériel connecté et de la façon dont les conducteurs sont reliés à l’intérieur du câble.

Pour une liaison casque, le fonctionnement est généralement simple. La pointe véhicule le canal gauche, l’anneau transporte le canal droit et le manchon sert de référence commune. Le signal est bien stéréo, avec deux programmes audio différents qui se combinent pour former l’image sonore. Le terme Gauchestéréo peut sembler étrange, mais l’idée reste la même : le canal gauche doit arriver à l’oreillette gauche, et le droit à l’oreillette droite.

Pour une liaison audio symétrique, la pointe transmet le signal « chaud », l’anneau une copie inversée de ce même signal, et le manchon assure le blindage ou la masse. À la réception, l’entrée compare les deux versions. Les parasites introduits de manière identique sur les deux conducteurs sont rejetés. C’est ce qu’on appelle le rejet de mode commun, autrement dit la capacité d’une entrée à retirer le ronflement et les perturbations partagées par les deux fils.

Pourquoi la symétrie compte réellement dans un studio

Dans un petit bureau calme, un câble asymétrique de 50 cm peut fonctionner sans défaut audible. La situation change avec des longueurs de trois, cinq ou dix mètres, une multiprise chargée, un ordinateur, des alimentations à découpage, des LED et des câbles secteur proches. Le bruit électrique peut devenir perceptible sous forme de bourdonnement à 50 Hz, de sifflement numérique ou de radio captée par accident.

Une liaison symétrique ne rend pas un mauvais signal meilleur et ne répare pas un appareil défectueux. Elle réduit surtout la vulnérabilité du trajet entre deux équipements compatibles. C’est particulièrement utile entre une interface audio et des moniteurs, car le niveau ligne y est stable et les entrées sont très souvent prévues pour ce type de connexion.

Il faut cependant que les deux appareils proposent des entrées et sorties symétriques. Un câble TRS branché à la sortie casque d’un ordinateur ne transforme pas cette sortie en source symétrique. Il transporte alors un signal stéréo classique. À l’inverse, une sortie symétrique raccordée à une entrée TS peut perdre l’intérêt de la symétrie et, selon le schéma électronique, subir une baisse de niveau ou un comportement inattendu.

Les notices sérieuses précisent souvent « balanced line output », « balanced input » ou affichent les lettres L, R, + et −. En cas de doute, le guide pour choisir une interface audio adaptée aide à identifier les sorties utiles avant d’acheter tout un lot de câbles.

Un câble, deux conducteurs audio, des usages différents

Un câble casque TRS et un câble de liaison symétrique TRS peuvent employer trois conducteurs, mais leur construction n’est pas toujours identique. Pour un casque court, l’objectif est de faire passer deux canaux. Pour une liaison de studio, le blindage et la régularité des conducteurs comptent davantage, notamment lorsque le câble passe près d’une alimentation ou d’un rack.

Dans la pratique, il ne faut pas acheter un cordon uniquement parce que son emballage affiche « stéréo ». Il faut vérifier la destination : casque, insert, sortie ligne, enceinte, synthétiseur ou pédale. Le mot important n’est pas seulement TRS, mais l’utilisation prévue par le fabricant.

Un TRS transporte soit deux canaux asymétriques, soit un seul canal symétrique : ce n’est pas la fiche qui décide seule, c’est l’ensemble du circuit.

Brancher une interface audio à des enceintes : deux câbles TRS, pas un faux câble stéréo

Le cas le plus fréquent en home-studio est aussi celui qui crée le plus de confusion : relier une interface audio à une paire d’enceintes de monitoring. Le système est stéréo, mais la liaison ne se fait généralement pas avec un unique câble jack stéréo allant vers les deux enceintes.

Une interface comporte habituellement une sortie gauche et une sortie droite. Ces sorties peuvent être sur deux prises jack 6,35 mm TRS, sur deux XLR, sur une prise DB25 ou parfois sur une paire de RCA. Chaque enceinte active reçoit son propre canal. La gauche reçoit la sortie L ; la droite reçoit la sortie R.

Pour une interface équipée de sorties TRS symétriques et des moniteurs disposant d’entrées TRS ou XLR symétriques, le choix fiable est clair : deux cordons mono symétriques, avec une fiche TRS à chaque extrémité, ou deux câbles TRS vers XLR selon les entrées disponibles sur les enceintes.

Pourquoi « deux sorties mono » produisent bien une écoute stéréo

Le terme « sortie mono » est ici source de malentendu. Chaque prise de sortie transporte un seul canal : c’est donc un signal mono par prise. Mais les deux prises ensemble constituent une paire stéréo. La sortie de gauche n’a pas besoin de transporter le canal droit ; l’enceinte gauche n’a besoin que de son canal.

Le branchement correct ressemble à ceci : sortie 1 ou Main Out L vers enceinte gauche ; sortie 2 ou Main Out R vers enceinte droite. Si les deux câbles sont TRS et que les appareils sont compatibles, chaque canal circule en symétrique. On obtient ainsi une écoute stéréo et une liaison protégée contre les parasites.

Cette logique s’applique aussi à des modèles de monitoring très répandus, de la petite enceinte de bureau aux références plus ambitieuses. Avant de commander, vérifier les connectiques disponibles reste indispensable. Certaines enceintes proposent XLR, TRS et RCA ; d’autres n’ont qu’une entrée combo XLR/jack ; quelques modèles orientés multimédia fonctionnent principalement en RCA ou mini-jack.

Le guide consacré aux enceintes de monitoring audio rappelle un point utile : une enceinte active n’est pas une enceinte hi-fi passive. Elle contient son amplification et attend généralement un niveau ligne, pas une sortie amplifiée destinée à un casque ou à des haut-parleurs passifs.

Les erreurs qui provoquent un canal absent ou un niveau étrange

Un câble en Y mini-jack TRS vers deux jacks TS est adapté pour sortir la stéréo d’un ordinateur, d’un téléphone ou d’une prise casque vers deux entrées séparées. Il ne remplace pas deux liaisons symétriques provenant d’une interface disposant déjà de sorties gauche et droite indépendantes.

Autre erreur fréquente : brancher la sortie casque de l’interface dans une seule enceinte à l’aide d’un câble TRS. L’enceinte ne sait pas forcément séparer les canaux. Selon son câblage, elle peut ne recevoir que le canal gauche, le canal droit, une somme imprévisible ou un niveau incorrect.

Enfin, intervertir L et R ne détruit rien, mais fausse l’image stéréo. Une guitare panoramiquée à droite se retrouve à gauche, ce qui devient gênant pour suivre un tutoriel de mixage ou contrôler un panoramique. Un test simple consiste à lire une piste qui annonce distinctement « left » puis « right ».

1. Éteindre les enceintes ou baisser totalement leur volume.
2. Repérer les sorties Main Out ou Line Out gauche et droite sur l’interface.
3. Relier la sortie gauche à l’enceinte gauche avec un câble adapté.
4. Relier la sortie droite à l’enceinte droite de la même manière.
5. Allumer d’abord l’interface, puis les enceintes, et monter le niveau progressivement.
6. Lancer un test de panoramique gauche/droite pour contrôler le résultat.

Deux câbles TRS ne signifient pas « deux câbles stéréo » : ils transportent chacun un canal de la paire stéréo, souvent avec les bénéfices d’une liaison symétrique.

Câble TS, TRS ou TRRS : choisir selon la source et la destination audio

Le bon câble ne se choisit jamais en regardant seulement la prise disponible d’un côté. Il faut analyser le trajet complet : type de sortie, type d’entrée, niveau de signal, longueur de câble et environnement électrique. Un câble cher ne compense pas une mauvaise compatibilité ; un câble correctement choisi évite en revanche beaucoup de dépenses inutiles.

Une guitare électrique passive utilise le plus souvent un jack TS. Son signal instrument est asymétrique et relativement fragile sur les grandes longueurs. Pour une distance de quelques mètres entre la guitare et l’ampli ou une pédale, un bon câble instrument blindé est le choix logique. Utiliser un câble TRS de manière arbitraire ne rendra pas ce trajet meilleur.

Un clavier, une boîte à rythmes ou un lecteur audio peut proposer une sortie casque stéréo sur jack TRS. Si l’objectif est de rejoindre deux entrées mono d’une console, il faut un câble d’éclatement TRS vers deux TS, clairement identifié gauche/droite. Brancher ce même câble à une entrée symétrique n’est pas automatiquement dangereux, mais ce n’est pas forcément le câblage approprié.

Les inserts et les câbles en Y : un cas particulier

Les prises « insert » des consoles et interfaces méritent une attention spéciale. Elles sont souvent au format TRS, mais n’envoient pas de stéréo et ne constituent pas une liaison symétrique classique. La pointe transporte généralement l’envoi vers un compresseur externe, tandis que l’anneau reçoit le retour traité. Il faut alors un câble insert TRS vers deux TS.

Visuellement, un câble insert ressemble parfois à un câble de séparation stéréo. Pourtant, le sens des signaux et l’usage sont différents. Brancher un câble stéréo de casque à la place peut produire un résultat incomplet ou silencieux. L’étiquette « insert », « send/return » ou « breakout » doit donc être prise au sérieux.

Les prises TRRS, avec trois bagues noires, sont surtout utilisées sur les smartphones, tablettes et certains ordinateurs portables afin de réunir écouteurs et microphone sur une seule prise. Leur norme peut varier entre appareils. Un adaptateur TRRS vers deux prises séparées casque/micro est souvent nécessaire pour connecter un micro-cravate ou un casque-micro à un équipement qui n’emploie pas le même standard.

Longueur, blindage et budget : les critères qui comptent vraiment

Pour des Câbles Jack de studio, viser la longueur juste est plus pertinent que viser le plus long modèle disponible. Un cordon de 1,5 à 3 mètres suffit souvent entre une interface posée sur le bureau et deux enceintes proches. Laisser une petite marge facilite le déplacement du matériel ; faire courir dix mètres de câble roulé derrière le bureau augmente inutilement le risque d’emmêlement et d’interférences.

Le blindage est une couche conductrice qui entoure les fils audio afin de limiter les perturbations externes. Sur un câble instrument ou une liaison asymétrique, il est particulièrement important. Sur un câble symétrique, il complète le travail de réjection de bruit réalisé par les appareils. Une gaine solide, des connecteurs correctement moulés ou soudés et une décharge de traction sérieuse valent plus qu’un discours marketing sur un cuivre prétendument miraculeux.

Un budget raisonnable suffit. Pour une liaison courte de studio, un câble fiable de marque reconnue, correctement assemblé, est largement préférable à un modèle ultra-premium vendu avec des promesses sonores invérifiables. À l’inverse, un câble très bas prix avec des fiches lâches peut rapidement générer craquements et faux contacts.

Pour approfondir les cas d’usage, le dossier sur les câbles audio en studio permet de distinguer les liaisons instrument, ligne, micro et numériques. Cette distinction est plus utile que la seule opposition Mono contre Stéréo.

Le câble adapté est celui qui respecte la fonction des deux appareils, pas celui dont l’étiquette paraît la plus rassurante.

Diagnostiquer un problème de câble Jack TRS sans remplacer tout le matériel

Un canal absent, un souffle constant ou un bourdonnement ne signifie pas nécessairement que le câble est fautif. Les forums audio regorgent de situations où le mot TRS a été confondu avec Stéréo, ou où une sortie casque a été prise pour une sortie ligne. Un diagnostic méthodique coûte moins cher qu’une commande de câbles au hasard.

La première étape consiste à isoler le problème. Si l’enceinte gauche ne joue plus, inverser uniquement les deux câbles au niveau des sorties de l’interface. Si le défaut passe à l’enceinte droite, le câble ou la sortie gauche est en cause. Si le défaut reste sur la même enceinte, il faut examiner l’enceinte, son alimentation ou son réglage de volume.

La méthode de test en cinq vérifications

Commencer par confirmer que le logiciel envoie bien du son sur les deux canaux. Dans un logiciel de MAO, vérifier le routage de la sortie master vers 1-2. Dans le système d’exploitation, vérifier que la balance n’est pas déplacée d’un côté. Ce détail banal explique un nombre étonnant de « pannes » supposées matérielles.

Ensuite, inspecter les fiches. Une bague desserrée, une pointe tordue, de l’oxydation ou un câble qui craque lorsqu’il bouge indiquent souvent un souci physique. Débrancher et rebrancher délicatement permet aussi d’éliminer un mauvais contact. Les jacks doivent s’enfoncer franchement, sans rester à moitié engagés.

La troisième vérification concerne le type de sortie. Une sortie marquée « Phones » est conçue pour un casque et utilise fréquemment un TRS stéréo. Une sortie marquée « Line Out », « Monitor Out » ou « Main Out » sert à alimenter une enceinte active, une console ou un processeur externe. Leur niveau et leur impédance ne répondent pas au même usage.

L’impédance est la résistance qu’un circuit oppose au passage du signal alternatif. Dans la vraie vie, elle indique surtout si une sortie peut alimenter correctement la charge connectée. Une sortie casque est pensée pour des casques allant souvent de 16 à 250 ohms ou davantage, tandis qu’une entrée ligne d’enceinte active attend un niveau de tension précis. Même si le connecteur rentre, l’association n’est pas toujours idéale.

Quatrième étape : éloigner temporairement les câbles audio des blocs secteur, chargeurs d’ordinateur et multiprises. Si un ronflement baisse lorsque le câble est déplacé, la liaison est sensible aux perturbations. Passer d’un TS asymétrique à un TRS symétrique, si les appareils le permettent, peut alors résoudre le problème. Si le bruit persiste, une boucle de masse entre plusieurs appareils alimentés doit être envisagée.

Enfin, tester avec un câble dont le fonctionnement est connu. C’est le moyen le plus rapide de ne pas confondre un défaut de cordon avec une panne plus coûteuse. Un multimètre peut aussi contrôler la continuité : pointe à pointe, anneau à anneau, manchon à manchon pour un TRS droit. Il ne remplace pas un test en condition réelle, mais il révèle les coupures franches.

Les situations où un TRS peut ne pas fonctionner

Insérer un jack TRS dans une prise TS peut laisser l’anneau sans rôle ou créer une incompatibilité selon le câblage de l’appareil. Dans certains matériels, le résultat sera simplement mono ; dans d’autres, le niveau pourra chuter ou le son devenir anormal. La compatibilité mécanique ne garantit jamais la compatibilité électrique.

Un câble TRS vers TRS relié à une sortie casque et une seule entrée mono peut également ne transmettre qu’un côté. Il faut alors employer un câble de sommation conçu pour cette tâche ou utiliser deux entrées distinctes. Additionner gauche et droite avec un câble bricolé peut créer des interactions électriques indésirables ; une petite console, une interface ou un adaptateur de qualité est plus sûr.

Dans une configuration de monitoring, le meilleur test reste l’écoute. Une image centrale doit sembler stable, la voix principale ne doit pas dériver d’un côté et une piste de test doit annoncer gauche puis droite au bon emplacement. Ce contrôle simple confirme simultanément le routage logiciel, l’ordre des câbles et le positionnement des enceintes.

Quand un branchement paraît illogique, il faut suivre le trajet complet du signal plutôt que se fier au mot « stéréo » imprimé sur un emballage.

Comment reconnaître un câble jack mono ?

Un câble jack TS, généralement employé en mono asymétrique, possède une seule bague isolante noire sur chaque fiche. Il comporte deux contacts : la pointe et le manchon.

Un câble TRS est-il toujours stéréo ?

Non. Un TRS peut transporter un signal stéréo, par exemple entre une sortie casque et un casque, ou un seul signal mono symétrique entre une interface audio et une enceinte active.

Quel câble utiliser entre une interface audio et des enceintes de monitoring ?

Si les sorties de l’interface et les entrées des enceintes sont symétriques, utilisez deux câbles TRS séparés, un pour le canal gauche et un pour le canal droit. Des câbles TRS vers XLR conviennent aussi si les enceintes disposent d’entrées XLR.

Puis-je brancher un câble TRS dans une prise TS ?

Cela peut fonctionner dans certains cas, mais ce n’est pas une règle universelle. Selon le câblage des appareils, vous pouvez perdre la symétrie, un canal ou du niveau. Il faut vérifier le manuel et la fonction exacte de la prise.

Pourquoi mes enceintes bourdonnent avec des câbles jack ?

Le problème peut venir d’une liaison asymétrique longue, de câbles proches du secteur, d’une boucle de masse ou d’un câble abîmé. Une liaison symétrique TRS ou XLR, lorsque les appareils sont compatibles, réduit souvent les parasites.
