Jack TS, TRS, XLR… : Le Guide Complet des Câbles Audio et Studio Essentiels

En bref

• Un Jack TS transporte un signal mono asymétrique : c’est le choix normal pour une guitare électrique.
• Un Jack TRS peut servir à un signal mono symétrique ou à un signal stéréo asymétrique, selon l’équipement connecté.
• Un câble XLR est la référence pour les micros, les longues liaisons et le matériel d’audio professionnel grâce à sa connexion symétrique verrouillable.
• La forme du connecteur ne suffit pas : il faut aussi vérifier le type de signal, le niveau audio, la longueur et les entrées/sorties de chaque appareil.
• Un câble cher ne transforme pas un mauvais enregistrement en prise professionnelle. En revanche, un câble mal fabriqué peut créer faux contacts, ronflette et coupures.

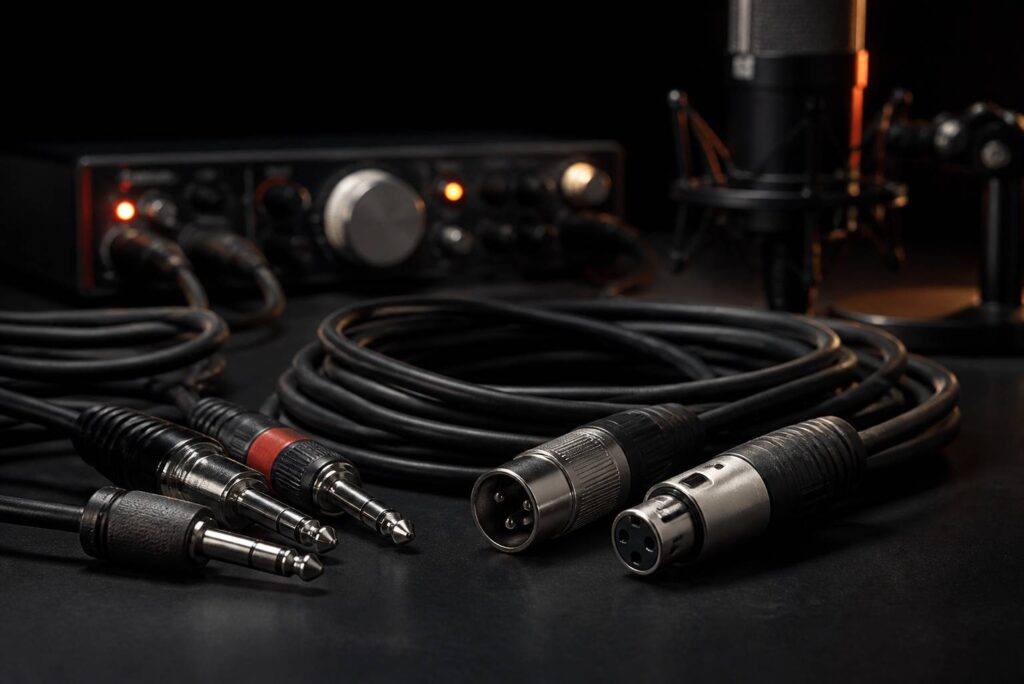

Jack TS, Jack TRS, XLR : identifier les connecteurs audio sans se tromper

Devant un panier de câbles audio, le doute arrive vite : jack mono, jack stéréo, XLR, RCA, mini-jack, câble instrument, câble symétrique. Pourtant, le premier réflexe utile est très simple : compter les contacts métalliques séparés par des bagues noires. Cette lecture visuelle évite une bonne partie des erreurs dans un studio d’enregistrement, sur une scène ou dans une installation audio domestique.

Le Jack TS signifie « Tip-Sleeve », soit pointe et corps. Il possède deux parties conductrices. La pointe transporte le signal audio, tandis que le corps sert de masse et de retour électrique. Ce format est prévu pour un signal mono asymétrique. Il équipe les guitares électriques, les basses, certaines sorties de synthétiseurs et de nombreux pédaliers. Sur un jack 6,35 mm, la seule bague isolante noire visible permet de le reconnaître immédiatement.

Le Jack TRS, pour « Tip-Ring-Sleeve », ajoute un troisième contact, donc une seconde bague noire. Cette construction ouvre deux possibilités distinctes. La première consiste à transporter un signal mono symétrique : pointe pour le point chaud, anneau pour le point froid et corps pour la masse. La seconde consiste à envoyer de la stéréo asymétrique : canal gauche sur la pointe, canal droit sur l’anneau, masse commune sur le corps. C’est notamment le cas d’un casque. Voilà pourquoi un jack TRS est parfois appelé « jack stéréo », même s’il n’est pas forcément utilisé pour de la stéréo.

Le connecteur XLR, reconnaissable à ses trois broches et à son loquet de verrouillage, est conçu autour d’une liaison symétrique. Dans l’immense majorité des usages audio, il transporte donc un canal mono propre et résistant aux parasites. Un micro chant relié à une interface, une sortie de console vers une enceinte active ou un préampli externe vers un convertisseur utilisent typiquement ce format. Sa fixation mécanique est un vrai avantage en captation live : un câble ne se débranche pas au moindre mouvement.

Un cas pratique résume bien le sujet. Léa monte un petit espace de création avec une guitare, un clavier, un micro dynamique et deux enceintes de monitoring. La guitare entre dans l’interface avec un Jack TS. Le clavier, s’il dispose de sorties gauche et droite séparées, demande deux câbles jack ; s’il possède des sorties symétriques, deux TRS sont préférables. Le micro rejoint l’entrée micro avec un XLR. Enfin, les sorties ligne de l’interface vont vers les enceintes via deux TRS ou deux XLR, selon les connecteurs disponibles.

Le diamètre compte également. En home-studio, le jack 6,35 mm reste le standard pour les instruments de musique et les interfaces. Le mini-jack 3,5 mm est fréquent sur les ordinateurs, téléphones, petits enregistreurs et casques grand public. Le 2,5 mm est devenu marginal. Un adaptateur peut dépanner, mais une chaîne remplie d’adaptateurs fragilise les prises et multiplie les risques de craquement.

La bonne décision ne part donc jamais du nom du câble, mais des connecteurs présents sur les deux appareils et du signal qu’ils doivent réellement échanger.

Câbles audio symétriques ou asymétriques : comprendre le bruit et préserver la qualité sonore

La distinction entre liaison symétrique et asymétrique est plus importante que la couleur de la gaine, le plaquage doré ou l’argument marketing imprimé sur l’emballage. Elle détermine directement la capacité d’un câble à résister aux perturbations électriques. Dans une installation audio simple et courte, l’écart peut sembler discret. Dans une pièce chargée d’alimentations, de multiprises, d’écrans et de lampes LED, il devient immédiatement audible sous forme de souffle, de bourdonnement ou de parasites intermittents.

Un câble asymétrique comporte deux conducteurs : un fil central qui véhicule l’audio et une tresse métallique externe jouant à la fois le rôle de masse, de retour de signal et de blindage. Le câble Jack TS et le RCA analogique fonctionnent sur ce principe. Cette architecture est parfaitement acceptable pour une guitare branchée à un ampli situé à deux mètres, pour une platine DJ proche d’une console ou pour un lecteur hi-fi installé dans un meuble. Le problème apparaît lorsque la longueur augmente ou que le signal est particulièrement faible.

Pourquoi ? Parce qu’un câble se comporte un peu comme une antenne. Il peut capter les champs électromagnétiques produits par un chargeur, un bloc secteur, un variateur de lumière, un routeur ou un câble d’alimentation qui passe juste à côté. Plus la liaison est longue, plus elle a de chances de récupérer ces perturbations. Pour une ligne asymétrique, il est prudent de rester autour de 3 à 5 mètres lorsque l’environnement électrique est chargé. Pour une guitare passive, cette précaution est encore plus utile : au-delà de quelques mètres, la capacité du câble peut aussi atténuer légèrement les aigus.

Un câble symétrique ajoute un conducteur. Le signal est envoyé deux fois : une première fois normalement, une seconde fois avec une polarité inversée. À l’arrivée, l’entrée symétrique inverse de nouveau cette seconde copie puis additionne les deux signaux. L’audio utile redevient cohérent, alors que les perturbations captées de manière identique par les deux fils s’annulent largement. Ce procédé s’appelle le rejet de mode commun. En clair : le matériel conserve la musique et écarte une grande partie du bruit ramassé sur la route.

Cette technologie ne relève pas d’une promesse vague de meilleure qualité sonore. Elle répond à un problème électrique précis. Dans un studio d’enregistrement, relier une interface audio à des enceintes actives avec des sorties et entrées symétriques permet de réduire les ronflettes. Sur une scène, une liaison XLR de 15 ou 30 mètres entre une console et une enceinte reste exploitable là où une liaison RCA deviendrait fragile et bruyante.

Le piège fréquent : un connecteur TRS ne rend pas toute la chaîne symétrique

Un Jack TRS possède bien trois contacts, mais il ne garantit pas à lui seul un fonctionnement symétrique. Il faut que la sortie de l’appareil, le câble et l’entrée de destination soient tous conçus pour la symétrie. Brancher une sortie casque en TRS dans une entrée ligne ne crée pas une liaison proprement symétrique : cette sortie envoie généralement gauche et droite, pas deux copies inversées d’un même signal mono.

Le même principe vaut pour les adaptateurs. Un câble XLR vers jack ne transforme pas automatiquement une sortie asymétrique en liaison équilibrée. Il sert surtout à adapter une connectique à une autre quand le câblage électrique le permet. Avant achat, il faut consulter les mentions « balanced », « line out », « mic in », « instrument » ou « headphone out » dans le manuel de l’appareil.

Un bon diagnostic commence par isoler le problème. Si un bourdonnement disparaît en débranchant un ordinateur portable de son chargeur, il peut s’agir d’une boucle de masse. Si le bruit apparaît seulement quand le câble longe une alimentation, son cheminement est probablement en cause. Éloigner les liaisons audio des câbles électriques, croiser les faisceaux à angle droit et privilégier les sorties symétriques règle souvent le souci sans acheter de matériel coûteux.

La symétrie n’ajoute pas de détail magique à un mixage : elle empêche surtout que le bruit extérieur vienne masquer les détails déjà présents.

Quel câble choisir pour un micro, une guitare, des enceintes ou un casque de studio

Le choix devient simple dès que l’usage est clairement identifié. Un câble n’est pas un accessoire universel : il doit correspondre au niveau du signal, au rôle de l’appareil et au type d’entrée. Le raccordement d’un micro ne se traite pas comme celui d’une guitare ; une enceinte active ne reçoit pas le même signal qu’un casque. Vouloir tout résoudre avec le câble « qui rentre » dans la prise est la meilleure manière de perdre du temps à chercher une panne inexistante.

Microphones : XLR et alimentation fantôme

Pour un microphone XLR, le choix normal est un câble XLR femelle vers XLR mâle. Le côté femelle reçoit généralement le micro, le côté mâle rejoint l’interface audio, la console ou le préampli. Cette liaison transporte un signal micro très faible, donc sensible aux interférences. La construction symétrique est ici essentielle, surtout si le câble dépasse quelques mètres.

Un micro électrostatique, aussi appelé microphone à condensateur, a souvent besoin d’une alimentation fantôme de 48 V. Cette tension est envoyée par l’entrée XLR de l’interface à travers le câble. Elle ne doit pas être activée pour un micro ruban passif ancien ou fragile sans avoir vérifié ses préconisations. Pour choisir le bon type de captation avant même de parler câble, le guide sur les directivités des microphones aide à comprendre pourquoi un cardioïde, un omnidirectionnel ou un bidirectionnel ne réagit pas de la même façon à une pièce bruyante.

Un câble XLR de qualité correcte ne rendra pas une chambre réverbérante silencieuse. Pour enregistrer une voix, le placement du micro, la distance de 10 à 15 cm avec filtre anti-pop et la réduction des surfaces réfléchissantes ont davantage d’effet. Les méthodes concrètes détaillées pour enregistrer une voix chez soi permettent d’éviter de confondre défaut de prise et défaut de câble.

Guitare, basse et pédales : le Jack TS reste la norme

Une guitare électrique passive utilise presque toujours un Jack TS 6,35 mm. Sa sortie est asymétrique et à haute impédance. L’impédance désigne la résistance qu’oppose un circuit au passage d’un signal alternatif ; dans ce cas, elle rend l’instrument plus sensible à la longueur et à la capacité du câble. Un câble instrument de 3 à 6 mètres convient dans la plupart des configurations domestiques.

Un câble haut-parleur n’est pas un câble instrument. Les deux peuvent parfois présenter les mêmes jacks, mais leur construction diffère. Le câble haut-parleur emploie des conducteurs plus épais pour transmettre de la puissance entre une tête d’ampli et un baffle. Utiliser un câble instrument à cette place peut être dangereux pour l’amplificateur. À l’inverse, employer un câble haut-parleur pour une guitare produit un résultat mal blindé et potentiellement très bruyant.

Enceintes actives, clavier et casque : vérifier la sortie avant de commander

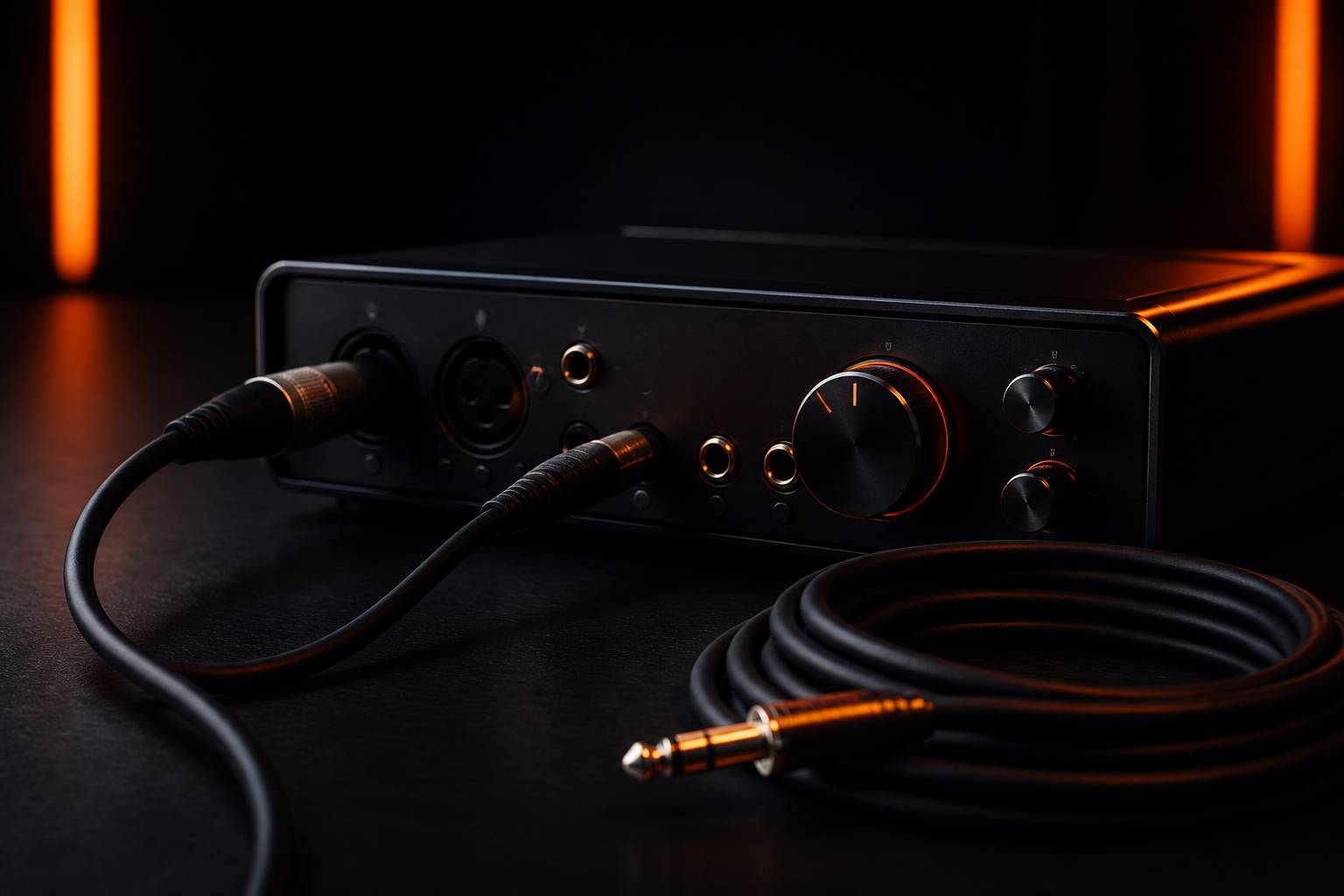

Les enceintes de monitoring actives proposent souvent une entrée XLR, TRS ou les deux. Si l’interface dispose de sorties symétriques, deux câbles TRS-TRS ou deux XLR-XLR constituent une solution propre. Il faut un câble par enceinte, car chaque côté du signal stéréo voyage séparément. Les câbles ne fabriquent pas la stéréo : ils transportent les canaux déjà séparés par l’interface.

Pour un clavier, les sorties L et R peuvent être en jack TS ou TRS selon le modèle. Deux TS peuvent être parfaitement adaptés si les sorties sont asymétriques. Deux TRS deviennent pertinents lorsque le fabricant précise que les sorties sont équilibrées. Quant au casque, son jack TRS transporte généralement une stéréo asymétrique. Une prise TRS unique ne doit donc jamais être traitée comme une sortie mono équilibrée.

Pour chaque achat, lire les libellés des prises de départ et d’arrivée vaut mieux que deviner à partir de la taille du connecteur.

RCA, TRRS, MIDI et câbles numériques : les autres connexions utiles en home-studio

Les connecteurs audio ne se limitent pas au trio TS, TRS et XLR. Un home-studio moderne rassemble souvent une platine, un contrôleur, un synthétiseur, un préampli externe, un ordinateur et parfois plusieurs convertisseurs. Chaque famille de câble répond à une fonction précise : analogique, données de contrôle, audio numérique ou communication informatique. Les confondre peut provoquer un silence complet, mais aussi des comportements plus trompeurs comme un son dégradé ou une synchronisation instable.

Le RCA, parfois nommé cinch, est une connexion analogique asymétrique très présente dans la hi-fi, les platines DJ, les lecteurs CD et certaines enceintes. Une fiche RCA transporte un canal mono ; une paire rouge et blanche gère donc la stéréo. Dans un contexte de sampling vinyle, il faut distinguer une sortie phono d’une sortie ligne. Une cellule de platine délivre un niveau extrêmement faible et nécessite une correction RIAA, c’est-à-dire une égalisation normalisée appliquée par un préampli phono. Brancher directement une platine sur une entrée ligne donnera un signal faible et pauvre en graves. Le guide pour brancher une platine vinyle correctement détaille cette étape souvent oubliée.

Le TRRS ajoute un contact au TRS : Tip-Ring-Ring-Sleeve. Il est courant sur les kits mains libres, les casques avec micro intégré et certains smartphones. Ses quatre pôles transportent habituellement les canaux gauche et droit, la masse et le microphone. Il est beaucoup moins présent dans l’audio professionnel. Un micro casque de téléphone ne devient pas compatible avec une interface XLR par la magie d’un simple adaptateur : il faut parfois une alimentation spécifique ou un adaptateur CTIA adapté au câblage du casque.

Le MIDI ne transporte pas d’audio. C’est une information de contrôle : note jouée, vélocité, mouvement d’une molette, changement de programme ou synchronisation. Le MIDI traditionnel utilise des fiches DIN à cinq broches. Les ports MIDI IN reçoivent les messages, les ports MIDI OUT les envoient, et MIDI THRU répète les données reçues pour chaîner plusieurs machines. Une liaison classique prend en charge jusqu’à 16 canaux MIDI, ce qui suffit à piloter plusieurs instruments virtuels ou matériels depuis un même séquenceur.

Pour l’audio numérique, l’ADAT optique utilise une fibre Toslink. À 48 kHz, un flux ADAT transporte jusqu’à huit canaux en 24 bits ; à 96 kHz, ce nombre tombe couramment à quatre canaux via le mode SMUX. C’est une solution très pratique pour ajouter huit préamplis à une interface compatible lors de l’enregistrement d’une batterie. Attention : un port ADAT IN reçoit le flux, un port ADAT OUT l’envoie. Deux appareils disposant seulement d’entrées ADAT ne peuvent évidemment pas communiquer.

Le S/PDIF transporte habituellement deux canaux numériques. Il peut passer par RCA coaxial ou Toslink optique, ce qui prête à confusion avec les RCA analogiques. Le connecteur peut se ressembler, mais le signal n’a rien à voir. L’AES/EBU, très présent dans l’audio professionnel, transporte également deux canaux numériques et emploie souvent un XLR adapté à une impédance de 110 ohms. Le XLR analogique et le XLR AES/EBU peuvent donc avoir la même apparence sans être interchangeables dans tous les usages exigeants.

Un connecteur identique peut transporter des signaux radicalement différents : la norme annoncée par le matériel prime toujours sur l’apparence de la prise.

Bien acheter ses câbles audio pour une installation audio fiable et durable

Le bon achat n’est ni le câble le moins cher, ni le modèle présenté comme « audiophile » à prix disproportionné. Un câble fiable doit avant tout assurer trois choses : une connexion mécanique stable, un blindage correct et des soudures capables de résister à une utilisation normale. Dans un studio d’enregistrement, ces critères sont plus concrets qu’un discours sur des métaux exotiques ou une prétendue restitution révolutionnaire.

Un câble très bas de gamme peut fonctionner le premier jour puis développer un faux contact après quelques torsions. Les symptômes sont connus : un canal qui disparaît, des craquements quand la fiche bouge, un signal qui baisse brutalement ou un grésillement intermittent. Ces pannes font perdre un temps considérable parce qu’elles imitent parfois un problème de micro, de préampli ou de logiciel. Une fiche correctement moulée ou assemblée, une gaine souple mais résistante et un serre-câble sérieux constituent des signes plus utiles que la promesse d’une « pureté absolue ».

Longueur, blindage et connecteurs : les critères qui comptent réellement

Il faut acheter la bonne longueur, avec une petite marge, mais éviter les grandes boucles inutiles. Un câble de guitare de 10 mètres roulé derrière un bureau est moins pertinent qu’un modèle de 3 mètres adapté à la distance réelle. Pour les liaisons symétriques vers les enceintes, 3 ou 5 mètres sont souvent suffisants en home-studio. Sur une scène ou pour une régie éloignée, des longueurs bien supérieures restent réalistes grâce au XLR et à la symétrie.

Les connecteurs droits sont polyvalents. Les connecteurs coudés peuvent être très pratiques sur une guitare, un pédalier ou une interface placée contre un mur. En revanche, ils ne conviennent pas forcément à toutes les prises encastrées. Le bon format dépend du meuble, de la position des appareils et du risque de traction sur la fiche. Dans un rack fixe, étiqueter les deux extrémités de chaque liaison évite aussi les erreurs lors d’un dépannage.

1. Identifier la sortie : micro, ligne, instrument, casque ou numérique.
2. Identifier l’entrée : une entrée XLR micro n’accepte pas le même niveau qu’une entrée ligne TRS.
3. Choisir le bon câblage : TS pour instrument, XLR pour micro, TRS/XLR symétrique pour les lignes compatibles.
4. Mesurer la distance réelle avant de sélectionner la longueur.
5. Tester chaque câble dès réception, idéalement avec un testeur de continuité ou en écoutant les deux canaux.

Les marques comme Cordial, Klotz ou Sommer Cable proposent généralement des gammes cohérentes, du câble abordable pour une installation fixe aux références plus robustes pour le live. L’objectif n’est pas d’acheter systématiquement le plus coûteux, mais d’éviter les modèles sans contrôle de fabrication. Pour un premier setup, mieux vaut consacrer le budget à une interface fiable, un micro adapté et quelques câbles solides qu’à des accessoires luxueux. Le dossier sur le choix d’une interface audio permet justement de vérifier les entrées et sorties nécessaires avant de commander les bons câbles.

Les interfaces USB restent les plus répandues. USB-A, USB-B et USB-C décrivent la forme physique du connecteur, tandis qu’USB 2.0, USB 3.0 ou USB 3.2 décrivent une génération de norme et ses débits. Un connecteur USB-C ne garantit donc pas automatiquement une liaison Thunderbolt. Thunderbolt 3 et 4 utilisent bien la forme USB-C, mais un câble USB-C ordinaire n’offre pas forcément toutes les fonctions requises. Pour une interface, utiliser le câble fourni ou un modèle certifié limite les déconnexions et les erreurs de reconnaissance.

Enfin, ranger les câbles en les enroulant sans nœud prolonge réellement leur durée de vie. La méthode « over-under », qui alterne le sens de chaque boucle, évite les torsions internes. Éloigner les alimentations secteur des lignes audio, ne pas tirer sur les fiches et débrancher en tenant le connecteur plutôt que la gaine sont des gestes simples. Un câblage propre ne fait pas seulement plus professionnel : il rend les pannes rares, le diagnostic rapide et la création beaucoup plus fluide.

Peut-on utiliser un câble Jack TRS pour une guitare électrique ?

Il peut physiquement entrer dans la prise, mais un Jack TS reste le choix adapté pour une guitare électrique classique. La sortie instrument est asymétrique et mono ; un câble TRS n’apporte aucun bénéfice dans cette situation.

Un câble XLR donne-t-il forcément un meilleur son qu’un jack ?

Non. Un XLR est surtout avantageux pour une liaison micro ou ligne symétrique, notamment sur une grande distance. La qualité dépend aussi de la source, du préampli, de l’acoustique et du bon niveau de signal.

Pourquoi mon enceinte active ronfle-t-elle quand elle est reliée à mon ordinateur ?

La cause peut être une liaison asymétrique longue, une boucle de masse ou un câble audio placé près d’une alimentation. Une interface audio avec sorties symétriques et deux câbles TRS ou XLR adaptés résout souvent le problème.

Le RCA peut-il transporter du numérique ?

Oui, lorsqu’il est utilisé pour le S/PDIF coaxial. Mais le même connecteur RCA sert aussi à l’audio analogique stéréo : il faut donc suivre la norme indiquée sur les appareils, sans se fier uniquement à la forme de la fiche.

Faut-il investir dans des câbles audio très chers ?

Non. Il faut privilégier une fabrication sérieuse, des fiches robustes, un blindage correct et la bonne longueur. Au-delà, les gains annoncés par les modèles très onéreux sont rarement proportionnels au prix dans un home-studio.
